「甲州フォン」でご利用いただくIP電話アダプタの製品仕様です。
型番：Aterm BR500V(PT)
| 外観 |
|

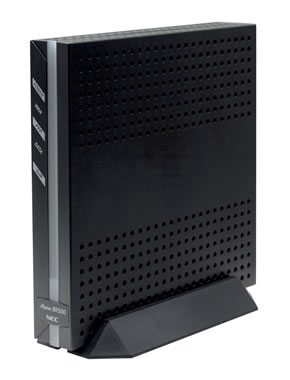

前面
|

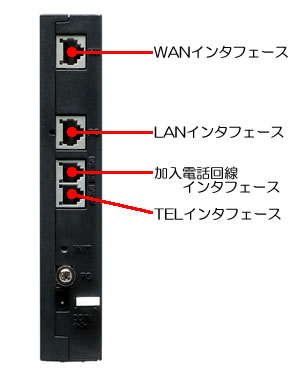

背面
|
前面5つのランプの詳細は、下記「ヒューマンインタフェース」でご確認ください。
|
製造元：NECアクセステクニカ株式会社 |
|
| 機能一覧 |
| ■回線側機能 |
| PPPoEプロトコル対応、PPPoEブリッジ対応、FTTH終端装置/外部ADSLモデム/ケーブルモデム接続、ブロードバンド接続ポート（100BASE-TX）搭載 |
| ■ルーター機能 |
| ブロードバンドルータ機能、自動接続／自動切断、アドバンスドNAT（IPマスカレード/NAPT）、アドバンスドNATオプション（ポートマッピング）、ユニバーサルプラグアンドプレイ（UPnP）対応、DHCPサーバ機能、DHCPクライアント機能、DNSフォワーディング、IPパケットフィルタリング、ダイナミックポートコントロール、不正アクセス検出機能、アクセスログ機能、複数固定IPサービス対応、VPN（PPTP/IPsec）パススルー機能、DMZ対応、静的ルーティング（スタティックルーティング） |
| ■物理インタフェース |
| 100BASE-TX（１ポート） |
| ■IP電話機能 |
| 加入電話回線/IP回線自動切替、DP/PB自動判別切替、ナンバーディスプレイ対応(NTTのナンバー・ディスプレイサービスとは異なります。）、通話中着信通知 |
| ■その他 |
| WWWブラウザ設定、フラッシュROM |
|
| 仕様一覧 |
| WANインタフェース |
| インタフェース |
100BASE-TX/10BASE-T×1ポート |
Auto-MDI/MDIX対応 |
| データ転送速度 |
100Mbps/10Mbps |
全二重／半二重
（自動切換） |
| LANインタフェース |
| インタフェース |
100BASE-TX/10BASE-T×1ポート |
Auto-MDI/MDIX対応 |
| 伝送速度 |
100Mbps/10Mbps |
全二重／半二重
（自動切換） |
| TELインタフェース |
| インタフェース |
2ピンモジュラージャック×1ポート |
電話機接続用
48V給電、極性反転、
ND対応、DP/PB自動切換 |
| 加入電話回線インタフェース |
| インタフェース |
2ピンモジュラージャック×1ポート |
DP/PB自動切換 |
| ヒューマンインタフェース |
状態表示
ランプ |
POWER |
電源通電時点灯 |
| WAN |
回線接続中点灯 |
| PPP |
PPPセッション確立時点灯（「KCNET」接続時は点灯しません。） |
| DATA |
データ通信時点滅 |
| VoIP |
緑点灯：IP電話利用可能
橙点灯：IP電話利用不可能（接続・設定の確認が必要）
緑点滅：IP電話で通話中
橙点滅：公衆網（NTTなど）で通話中 |
| 動作環境 |
温度0〜40℃ 湿度10〜90％ |
結露しないこと |
| 外形寸法 |
約31(W)×172(D)×172(H)mm |
突起部分を除く |
| 電源 |
AC100V±10%
50/60Hz |
|
| 消費電力 |
最大12W (最大) |
|
| 質量 |
0.7kg (ACアダプタを含む) |
オプションを除く |
| VCCI |
VCCIクラスB |
|
|
| ソフトウェア仕様一覧 |
| ルーター機能 |
| WANプロトコル |
PPPoE(PPP over
Ethernet)［PPPoE利用時固定IP8/IP16サービス利用可能
（unnumbered）］ |
| PPP認証 |
相手先に合わせる／PAP／CHAP／認証なし |
| PPP接続／切断 |
手動接続／自動接続(常時、通信開始時)／自動切断／手動全切断 |
| ルーティング方式 |
ソースアドレスルーティング |
| セキュリティ |
不正アクセス検出機能、アクセスログ機能、DMZホスティング機能 |
| DHCPサーバ機能 |
あり |
| DHCPクライアント |
あり（ローカルルータモード時） |
| DNSフォワーディング |
あり（DNS代理応答） |
IPパケット
フィルタリング |
プロトコル種別、パケット方向、送信元/宛先ポート番号範囲指定、送信元/宛先IPアドレス範囲指定 |
アドバンスドNAT
（IPマスカレード） |
あり
（アドバンストNATオプション［静的IPマスカレード］あり） |
| VPN |
PPTPパススルー機能 |
| スループット※1 |
ローカルルータモード：実効90Mbps
PPPoEモード：実効80Mbps |
ユニバーサル
プラグアンドプレイ |
Windows Messenger利用可能
（一部機能に制限あり） |
WWWブラウザ
設定 |
クイック設定Web |
| システムログ機能 |
アクセスログ |
ファームウェア
バージョンアップ
機能 |
あり |
|
| ※1 |
IP電話での通話を行っていない場合の最大通信速度です。
通信速度は接続機器や環境によって変動しますので、
常に最大通信速度が保証されるものではありません。 |
|
※
|
表示の速度は規格による速度を示すものであり、ご利用環境や接続機器などにより、実効速度は異なります。 |
|
※
|
オンラインでのバージョンアップが必要な場合があります。 |
| 商品構成 |
| 本体(ACアダプタを含む),縦置きスタンド,ETHERNETケーブル(ストレート2m・1本),電話回線ケーブル(2m・1本),つなぎかたガイド,お使いになる前に,IP電話使いかたガイド |
|
|
